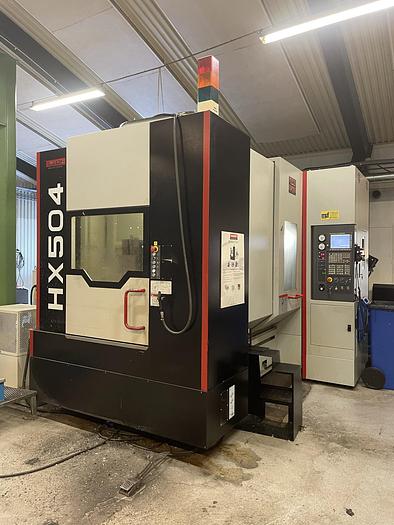

QUASER Horisontell flerop HX504IIP

HX504IIBP 31iMB (full 4:e axel, 0.001º indexering)

Hydraulik genom bord

Säkerhetsglas 12 mm för operatörsfönster

Takfönster med säkerhetsglas

PALETT

Palettstorlek mm 500 x 500 (2 st. paletter)

Max bordsbelastning kg 500 (per palett)

Max swing för arbetsstycke 760

Max höjd på arbetsstycke mm 800

Avstånd spindelnos-bords centrum mm 110 – 870

Avstånd spindelcentrum-bordsyta mm 85 – 725

Palettens låskraft N 40000

Palettväxlingstid s 10.5

Hålbild; 24 st hål delning 100 mm M 16

Bordsrörelsens upplösning º 0.001

Bordets index.tid för 90º inkl låsn. s 1.5

Repeternoggrannhet för rundbordet Bågs +- 2

RÖRELSER

Bordets längdrörelse (X) mm 760

Bordets tvärrörelse (Y) mm 640

Spindeldockans rörelse (Z) mm 760

SPINDEL

Spindelkona / Verktygssystem ISO BT40 (BIG+/dubbelkontakt)

Max spindelvarvtal rpm 12000

Spindelmotor (S6-25%) kW 30

Max vridmoment (S6-25%) Nm 191

MATNINGAR

Snabbtransporthastighet m/min 48

Accelleration för X/Y/Z, ca 4/5/5

Matningskraft i X/Y/Z N 8639 / 8639 / 8639

VERKTYGSHANTERING

Antal verktygsplatser st 60

Max verktygslängd mm 450

Max verktygsdia mm 80 (150)

Max verktygsvikt kg 10

Verktygsväxlingstid v-v / spån-spån s 2 / 4.5

MASKINSTORLEK

Maskinens höjd mm 2655

Maskinens längd x djup x höjd mm 3535 x 5060

Nettovikt i standardutf kg 13000
